Maior elevador de navios do mundo sobe 113 metros e transporta 3 mil toneladas

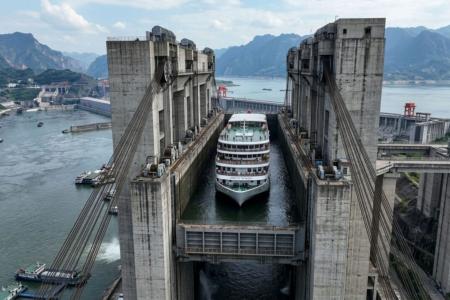

Na barragem das Três Gargantas, no Rio Yangtzé, na China, uma estrutura de 120 metros de comprimento move navios de três mil toneladas entre níveis separados por 113 metros de altura. O desafio não é apenas a escala, mas manter a plataforma perfeitamente horizontal durante todo o trajeto.

Esse equipamento resolve um problema logístico crítico: a represa elevou o nível da água em 113 metros, obrigando embarcações a atravessar cinco eclusas sucessivas em três a quatro horas. Com o elevador, a mesma travessia acontece em 40 minutos, transformando uma das vias fluviais comerciais mais movimentadas da Ásia.

O princípio físico que torna possível erguer três mil toneladas

O funcionamento do elevador baseia-se no princípio de Arquimedes. A câmara principal mantém 120 metros de comprimento, 18 metros de largura e profundidade de água de 3,5 metros.

Quando uma embarcação entra no compartimento, o peso total da estrutura não se altera. O volume de água deslocado pelo navio possui exatamente o mesmo peso do casco flutuante, mantendo o equilíbrio perfeito do sistema.

O peso conjunto da câmara, da água contida e das estruturas de aço atinge 15,5 mil toneladas. Essa massa colossal exige uma solução de engenharia que minimize o consumo de energia durante a movimentação.

Sistema de contrapesos divide carga em 16 grupos distintos

Para movimentar a estrutura sem exigir consumo astronômico de energia, o projeto emprega 15,5 mil toneladas de contrapesos. Esses blocos são fabricados com concreto denso especial e divididos em 16 grupos distintos.

Os contrapesos deslocam-se dentro de poços verticais situados em quatro torres de sustentação. A sustentação e o manuseio dos pesos dependem de 256 cabos de aço reforçados, operados por 128 polias de corda dupla.

Cada uma das quatro torres possui uma cremalheira vertical fixada ao longo de toda a extensão de 113 metros de altura. As engrenagens conectadas a essas cremalheiras funcionam impulsionadas por dois motores elétricos em cada ponto, fazendo a câmara subir pelos trilhos fixos de maneira semelhante a um carrinho de montanha-russa em uma subida íngreme.

Como os engenheiros garantem o nivelamento perfeito

O maior desafio técnico consiste em manter a gigantesca estrutura de 120 metros perfeitamente na horizontal durante o trajeto. Se um dos lados avançasse mais rápido, o conjunto poderia travar nas guias laterais.

Como os contrapesos equilibram o peso da câmara, os motores precisam suportar uma carga líquida de cerca de 400 toneladas, somada às forças de atrito, ventos e aceleração. Essa redução torna o sistema energeticamente viável.

Para resolver o desafio do nivelamento, eixos mecânicos de sincronização interligam todas as engrenagens, garantindo que os quatro pontos subam na mesma velocidade. Dados da Corporação das Três Gargantas da China confirmam que o desnível entre os cantos da plataforma não passa de dois centímetros.

Tecnologia desenvolvida pela empresa sueca SKF

A tecnologia por trás dos sistemas de acionamento e rolamentos pesados recebeu o desenvolvimento da empresa sueca SKF. Essa expertise foi fundamental para criar componentes capazes de suportar as cargas extremas e garantir a precisão necessária.

Os rolamentos e sistemas de acionamento precisam operar com confiabilidade absoluta, uma vez que qualquer falha comprometeria a segurança de embarcações e tripulações. A solução técnica combina resistência mecânica com controle preciso de movimento.

Impacto no transporte fluvial do Rio Yangtzé

A construção do elevador resolveu um gargalo logístico no Rio Yangtzé, uma das vias fluviais comerciais mais movimentadas da Ásia. A criação da represa elevou o nível da água em 113 metros, obrigando os navios a utilizarem um sistema inicial de cinco eclusas sucessivas.

A travessia pelas eclusas consome de três a quatro horas de viagem. Com o novo elevador, barcos de passageiros e cargueiros de pequeno e médio porte realizam a subida em apenas 40 minutos.

O equipamento ampliou a capacidade de transporte na região e consolidou-se como um marco da tecnologia mundial. A redução drástica no tempo de travessia aumenta a eficiência logística e reduz custos operacionais para o transporte de cargas.

Especificações técnicas da maior estrutura do tipo no mundo

A câmara de elevação atinge uma altura de elevação de 113 metros, sendo capaz de içar ou baixar embarcações de até três mil toneladas entre o reservatório superior e o leito normal do rio.

As dimensões da câmara principal são 120 metros de comprimento, 18 metros de largura e profundidade de água de 3,5 metros. O peso total do conjunto, somando a câmara, a água contida e as estruturas de aço, alcança 15,5 mil toneladas.

A estrutura localiza-se na barragem das Três Gargantas, no Rio Yangtzé, na China. A barragem representa a maior usina hidrelétrica do planeta, apresentando uma potência instalada de 22.500 MW, e abriga paralelamente esse sistema de elevação de navios.
